第一章控制器功能简介
一、产品性能
1.具备DVI视频输入接口，支持 PC、视频处理器、USB转DVI 等设备。
2.视频输出、图像异形均由硬件实现，显著降低软件负载，提高系统稳定性。
3.单张卡最大可以支持150万点。
4.千/百兆自适应以太网传输数据，支持光纤传输。
5.采用标准UDP协议，可通过交换机等网络设备。
6.输出频率可任意选择，实现显示效果与带载量的灵活平衡。
7.软件集成化轻松管理，具备一键导入布线文件，支持异形等功能。
8.不改动视频源设备、不增加硬件设备的基础上支持任意异形项目，方便、灵活。

第二章  控制器外观及尺寸
一、产品图片

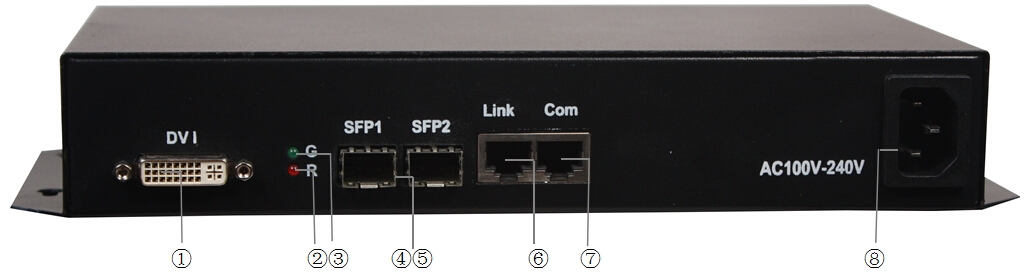

MR-MC01背面图：

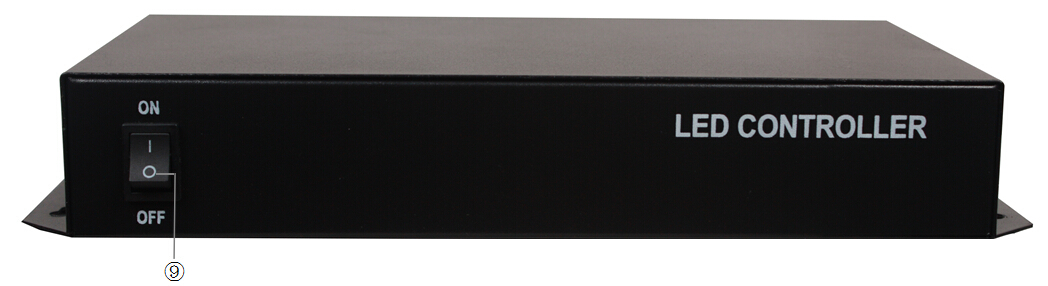

MR-MCO1正面图：

①:DVI数据接口　　  ②:电源/通讯指示灯　   ③:信号指示灯　　  ④⑤:光纤接口　
⑥:网络输出接口　   ⑦:网络COM接口        ⑧:电源插口         ⑨：电源开关

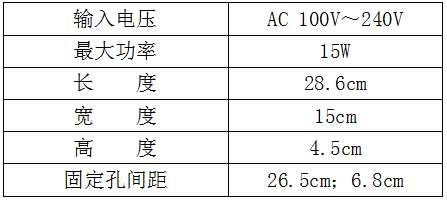

二、控制器基本参数表:


第二章 操作说明

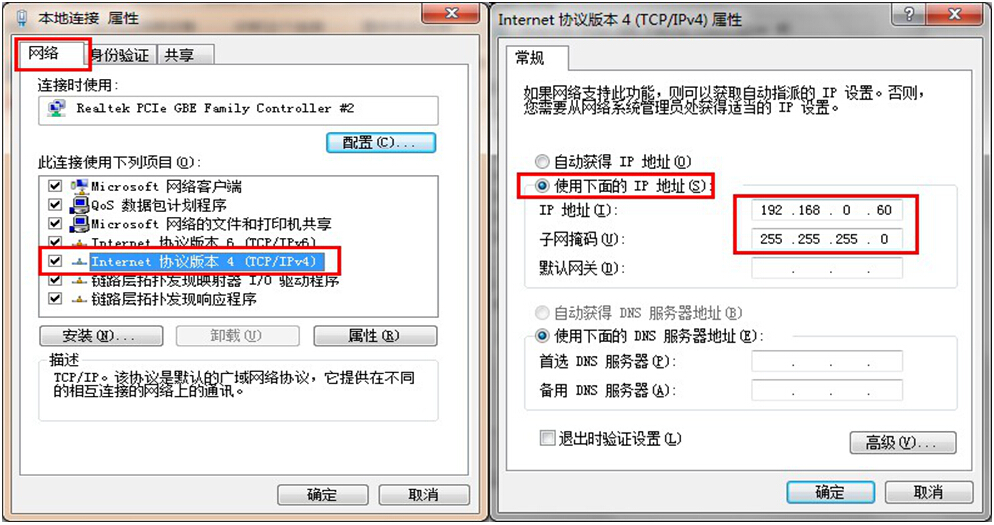

一、电脑网络设置：在“本地连接”—“属性”的“网络”选项中双击“Internet 协议版本4（TCP/IPv4）”，在弹出的窗口中选择“使用下面的IP 地址”，在IP 地址后面设置为：192.168.0/1.***(***为1～255）(如下图所示），设置好后点“确定”关闭即可：

二、电脑软件设置：
1安装MRPlaye软件，在安装前关闭电脑上安装的所有防火墙！（比如瑞星，360，以及windows自带的防火墙），因为我们的系统可以侦测到系统的连接状态，系统会向电脑反馈数据，防火墙会认为是对电脑攻击进行屏蔽导致系统连接有误！
2LED屏参数以及硬件参数设置：

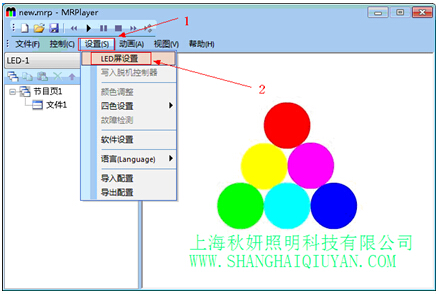

2.1启动MR Player软件，点击“设置”—“LED屏设置”,进入“设置LED屏”设置界面！

2.2设置屏体的宽度和高度（实际项目的宽度和高度，如果是异型屏幕以最大的宽度和高度为准），我们举例设置10台控制器，宽度512，高度80，然后进入“硬件设置“如下图！硬件设置的密码是大小写均可的“mr”

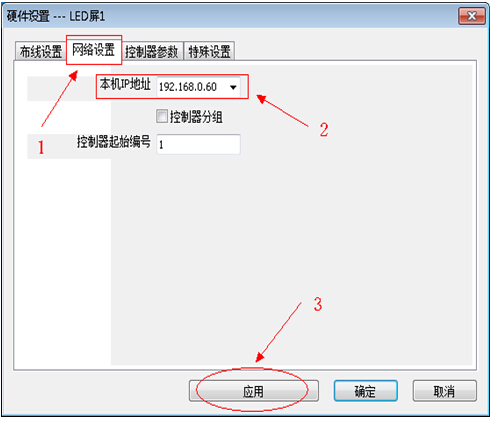

在“硬件设置”中选择“网络设置”卡片，将“本机IP地址”通过单击右侧下三角，选择刚才已经设置好的192.168.0.60，然后点击应用。

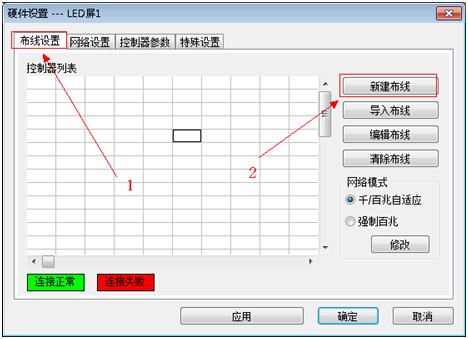

2.4点击“布线设置”卡片，选择“新建布线”

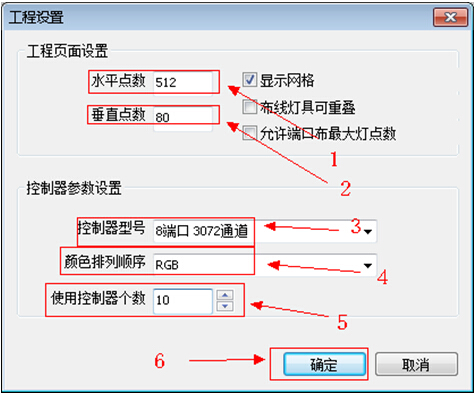

2.5在“工程设置”界面设置相应的参数，如本例想做每个口带512点，灯具颜色为RGB规则排布，使用10台控制器，设置好后点击“确认”如下：

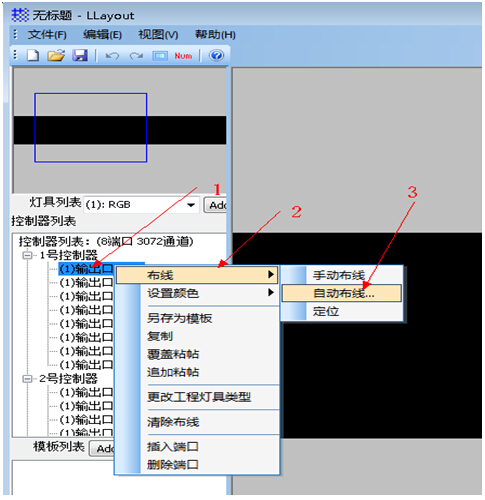

2.6进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：

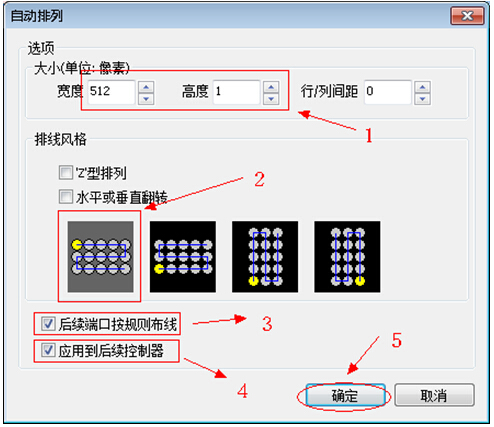

2.7进入“自动布线”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格等选项，然后点击确认如下：

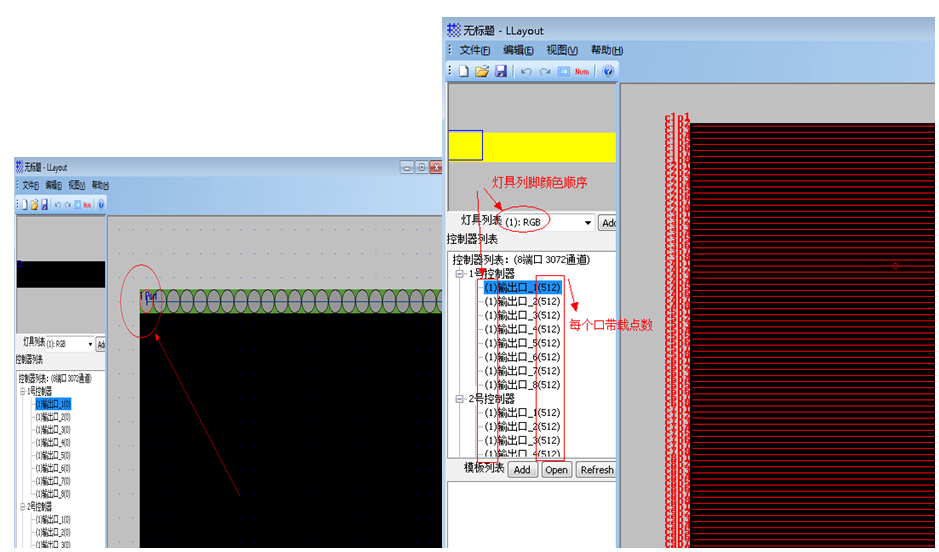

2.8经过2.7操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小，按住鼠标右键可以移动布线区域），然后在最左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：

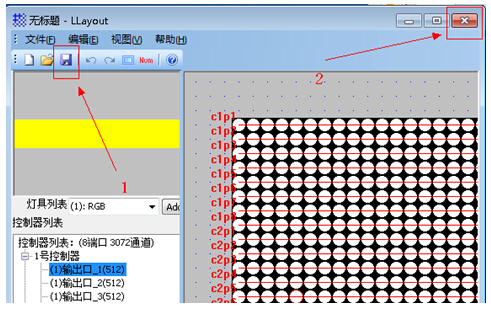

2.9检查以上设置无误后，点击“保存”按钮，然后退出，如下：

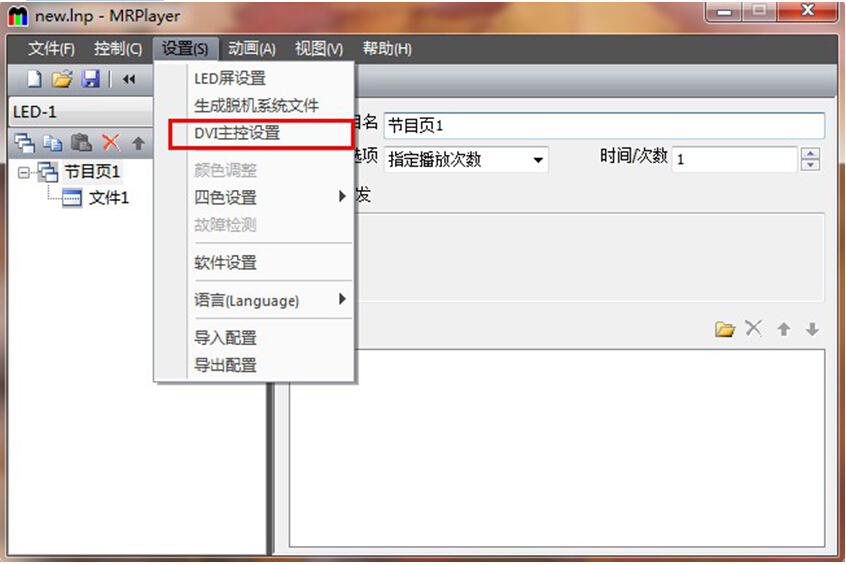

2.10退出布线模块后，回到了“硬件设置”的“布线设置”卡片，然后关闭“硬件设置”界面即可。将电脑的分辨率可调成1024*768、1280*1024、1920*1080这三种的任意一种，将控制器DVI数据输入口接到DVI设备上，网络接口COM口接到电脑上， 从软件“设置”—“DVI主控设置”进入设置DVI参数。如下图：

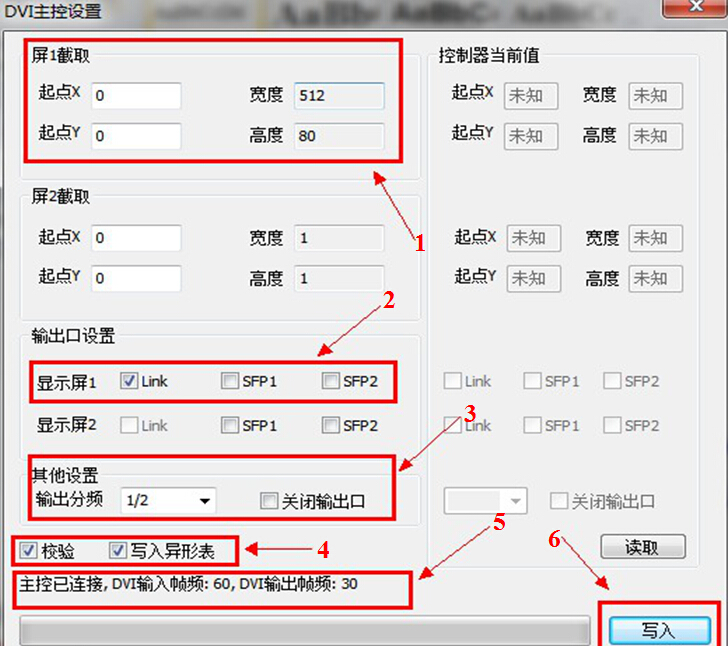

2.进入DVI参数设置界面：
1)“屏1截取”：屏1的位置截取数据，起点X和起点Y的值为截取位置的起点坐标，一般从电脑桌面左上角开始截取，即X和Y都设为0,宽度和高度为实际项目的宽和高（图1）；
2)“输出口设置”为设置DVI主控级联分控发送数据的端口，如果用网线网口级联分控，那么勾选“电口1”即可，如果用光纤级联分控，那么勾选“光口0”或者“光口1”即可，勾选那个口就要用那个口来级联（图2）；
3)“其他设置”：输出分频是指主控输出的帧频，DVI主控输入帧频为60帧，输出分频选择1时输出帧频为60帧；输出分频选择1/2时输出帧频为30帧；输出帧频选择1/4时输出帧频为15帧。“关闭输出口”指关闭网口或者光口的输出（图3）；
4)“校验”：给主控写参数或者写异形表的时候需勾选此选项，以检验是否写入成功。“写入异形表”指给主控写入布线的，如果需要把布线写入到主控里面就需要勾选这一项（图4）；
5)将主控连在电脑上，图5中会显示连接状态和DVI主控的输入和输出帧频。
6)参数设定完成后，点击图6中的写入即会将设定的参数写入到主控里面。

第三章 控制器硬件连接说明

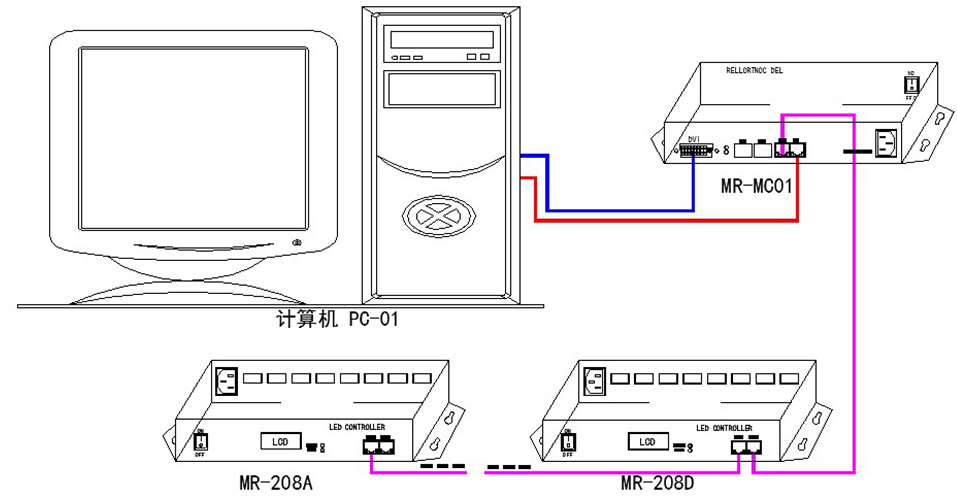

一、与上位机设备连接方法：

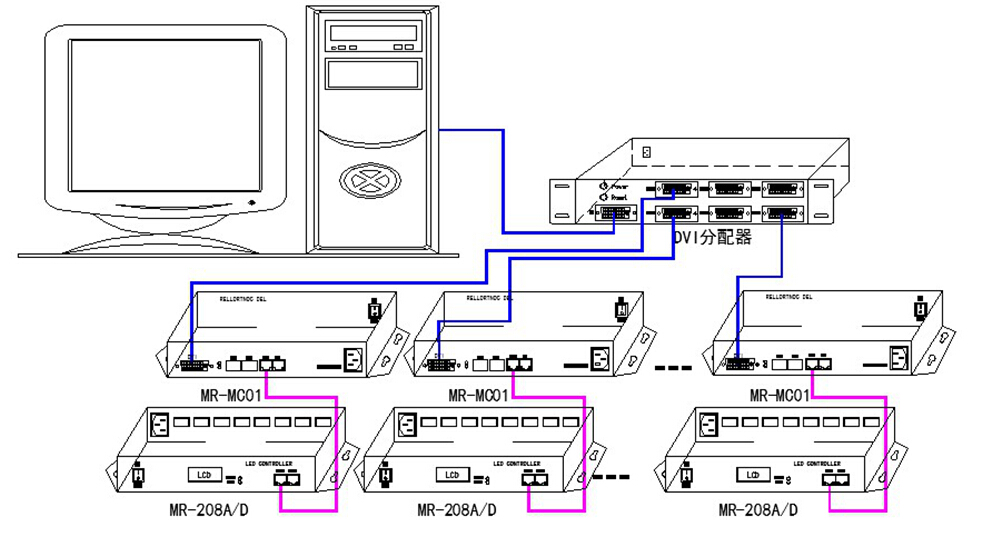

二、与上位机、DVI数据分配器连接方法：

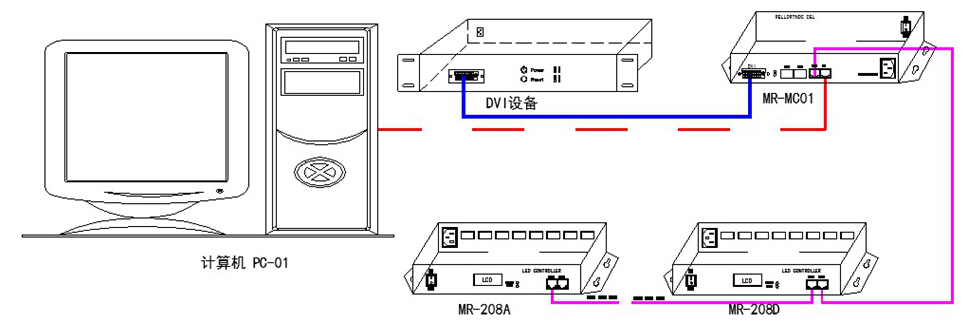

三、与上位机、DVI视频处理设备连接方法：

第四章注意事项
网线线序
568B:橙白 　橙 　绿白 　蓝 　蓝白  绿  棕白   棕
568A:绿白　 绿 　橙白　 蓝 　蓝白　橙　棕白 　棕

控制器和DVI播放器以及交换机这三种设备相互间采用交叉网线较好，即一头为568B，另一头为568A。
以上任意设备和电脑间网线用直通线，即两头同为568B或568A，切勿自己定义直通线序。
