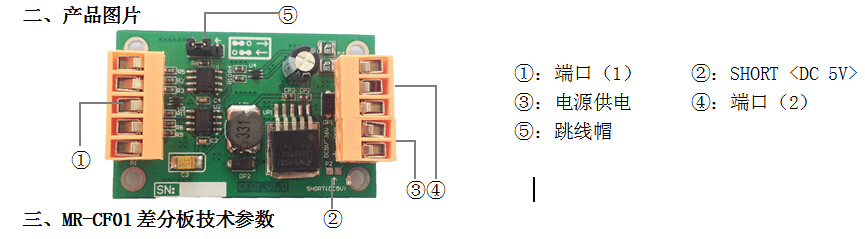

第一章 产品外观及说明

一、概述：

    MR-CF01差分结构简单，使用方便，传输稳定，体积小巧，支持SPI协议控制器差分信号输出与TTL电平信号输出，有效的保证大距离信号传输的稳定性。


1.信号类型：TTL电平信号、DMX512差分信号；
2.供电电压：DC5V或6～36V，其中5V电源输入时，需将电源输入端旁P2进行短接

（电路板标注为：SHORT<5V>）；
3.额定功率：≤2W；
4.端口（1）定义：地线（GND）、数据+（DATA+)、数据-（DATA-)、时钟+（CLK+)、时钟-（CLK-)；
5.端口（2）定义：地线（GND）、数据（DATA)、数据（CLK）；

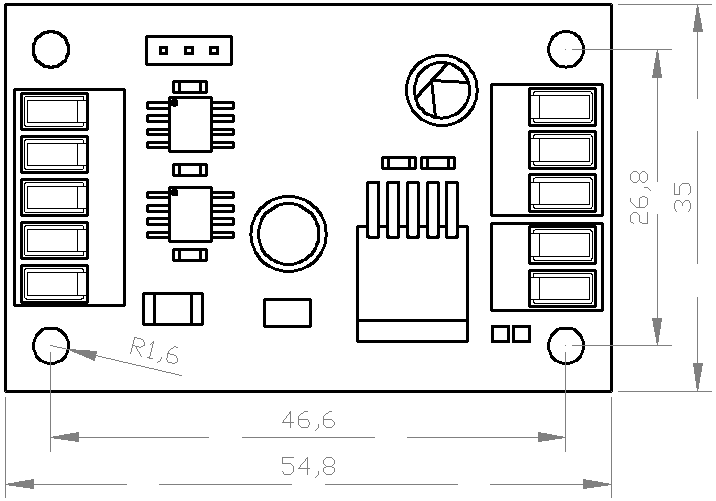

四、MR-CF01差分板尺寸图：

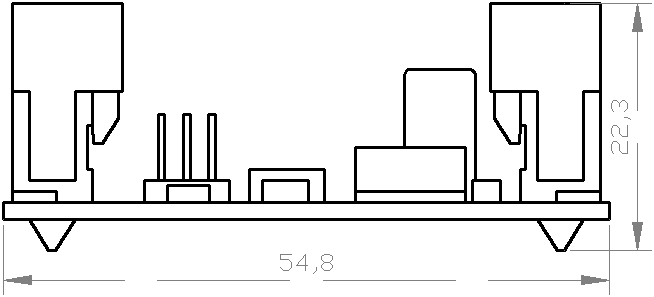

          MR-CF0差分板俯视图：                        MR-CF01差分板侧视图


第二章 单向差分使用方法

一、差分控制器

     1.如果控制器支持差分信号输出与TTL电平输出，只需要在灯具前面加一个MR-CF01作为差分接收即可：

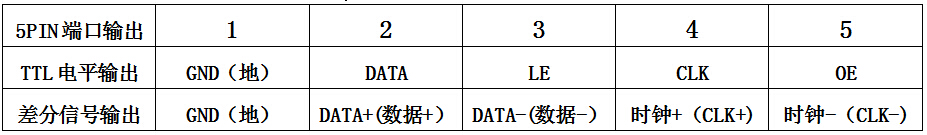

其控制器输出口定义如下图所示：

GND为地线；

DATA为数据+，LE为数据-，为一组差分信号；
 CLK为时钟+，OE为时钟-，为一组差分信号；

2.如果控制器不支持差分输出，请参考《第三章双向差分使用方法》。

二、MR-CF01差分接收板接线示意图：

  1. 控制器与MR-CF01差分接收板之间的连线采用超五类双绞线，其四对双绞线为纯铜线。网线材质的好坏直接影响差分信号传输的距离与质量。

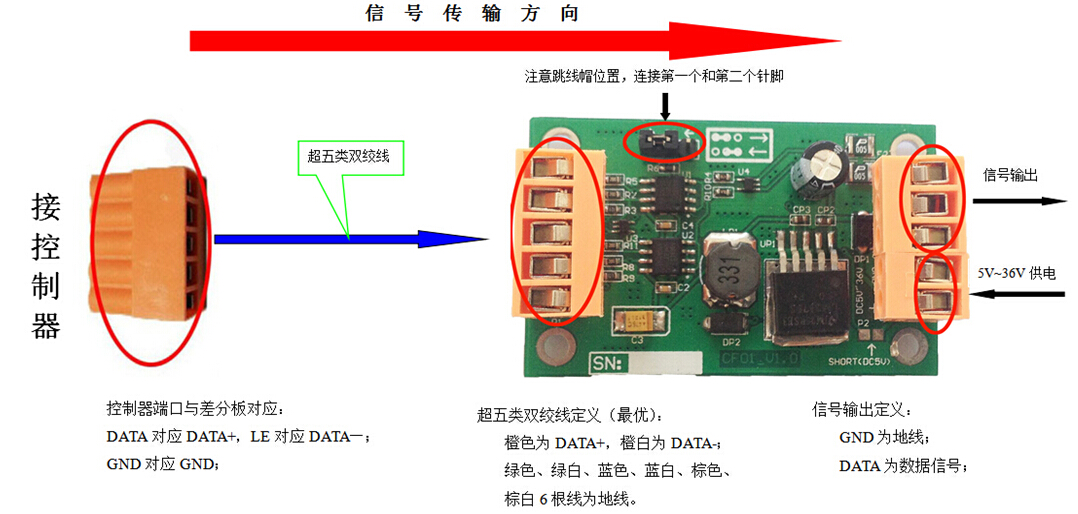

  2.单线芯片（DATA)差分接线示意图：

3. 双线芯片（DATA、CLK)差分接线示意图：

第三章 双向差分使用方法

    针对于工程应用中的特殊情况，如灯点之间距离多远，需采用差分信号来延长灯点间传输距离，这就需要MR-CF01差分接收板的双向应用。

    MR-CF01差分接收板可接收上位灯具发出的TTL电平信号并转化为差分信号输出，通过连接的超五类双绞线将信号传输给串接的差分接收板，再次将差分信号转化为TTL电平信号。

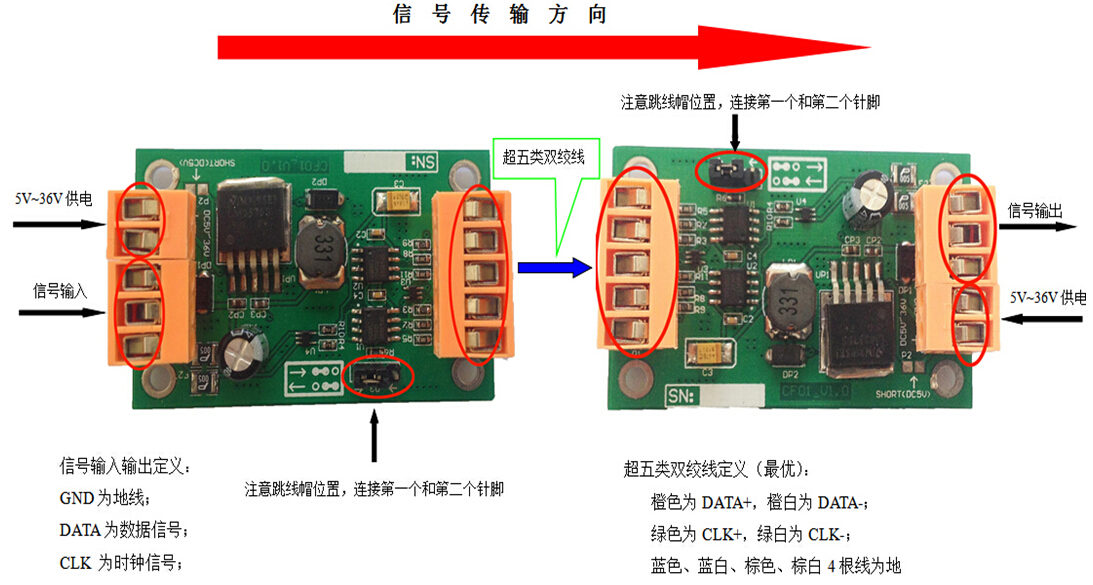

其连接方式如下图所示：

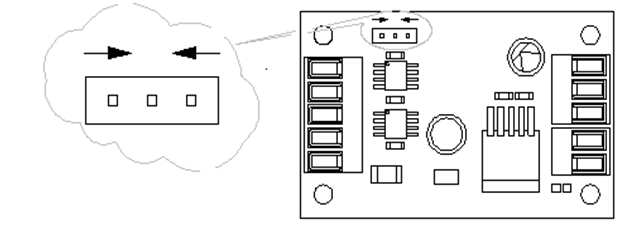

因为在MR-CF01双向应用中需要用跳线帽来指定信号传输方向，差分板局部放大可见下图：

当信号从左至右传输时，用跳线帽连接左侧两个跳线柱，当信号从右向左传输时，用跳线帽连接右侧两个跳线柱。
