第一章控制器功能简介
一、系统特点
1.控制器输出支持标准USITT DMX512/1990通用协议和扩展DMX协议；
2.系统支持自动，定时，节日预设效果播放；
3.精准伽马矫正算法，更加符合人体视觉感光特性，显示色彩更充分，丰富！使设计者动画或视频效果完美体现；
4.最大支持120换帧频率以保证画面高清显示和3D显示需求；
5.控制器带按键和外配遥控器，可实现节目片段选择、整体亮度调整、白平衡调整、播放速度调整等；
6.LCD显示模块及时显示控制器参数及状态；
7.支持四色灯具：节能环保，色彩纯正；
8.8端口输出，单口输出标准512通道，扩展协议带载点数由客户根据芯片特性自行测试；
9.SD卡存储，控制器最大可支持32G，最多可预设99个节目文件；
10.支持远程在线下载、更新脱机节目；
11.内置动画测试程序，方便客户在项目中调试和应用；

二、设计理念
1．四色设计：节能环保，色彩纯正；
2．同异步一体控制：联机优先，无联机信号自动切换脱机效果，实现视频源备份；
3．大型自主开发设计视频编辑、播放和布线设计软件：适应性更强，支持语言更多，开放度更高，使用于国内外各种异型屏、多屏、楼宇屏、像素灯屏等复杂应用；
4．支持主流32位、64位操作系统： windows 2000、 windows XP、 windows 7、windows 8等；

三、扩展性
1.可安装目前所有Windows操作系统及支持各国语言；
2.播放软件留有充足接口以便和其他国际通用协议兼容，并支持客户个性化设计需求；

第二章  控制器外观及尺寸
一、产品图片

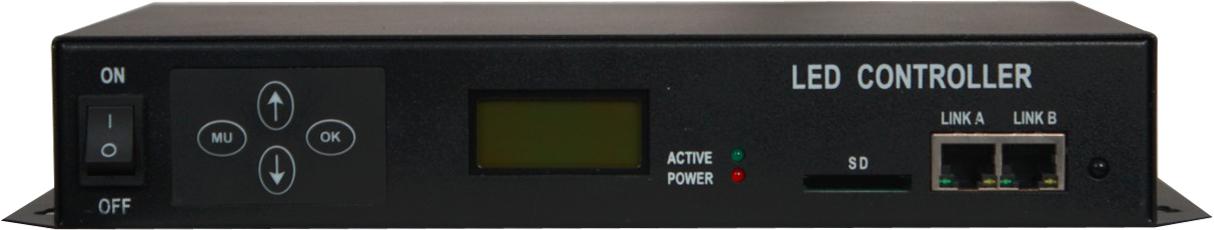

MR-308D正面图：

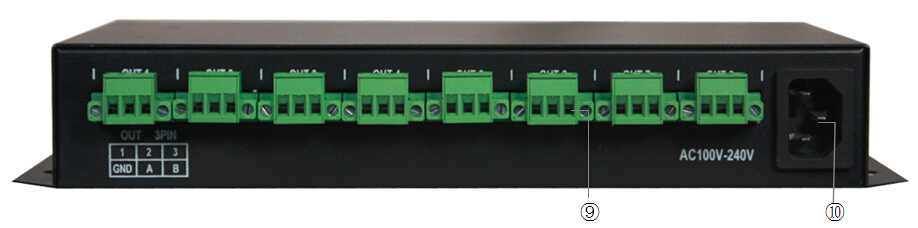

MR-308D背面图：

①: 电源开关　　　     ②: 按键             ③： LCD显示屏　        ④: 电源/通讯指示灯　　
⑤：工作指示灯　       ⑥: SD卡槽           ⑦: 自适应网络接口      ⑧: 遥控器红外指示灯
⑨：输出端口           ⑩：电源接口

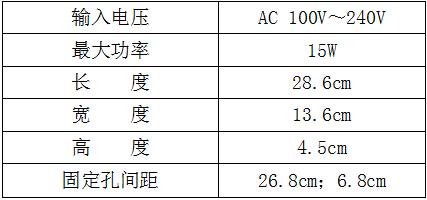

二、控制器基本参数表:

三、遥控器面板外观及说明

四、控制器按键面板外观及说明


第三章脱机文件制作及定时播放设置
一、脱机文件制作方式
1安装Mr Player软件，比如：MP_XXXX.exe
2LED屏参数以及布线设置：
2.1启动MR Player软件，点击“设置”，进入“LED屏设置”界面！

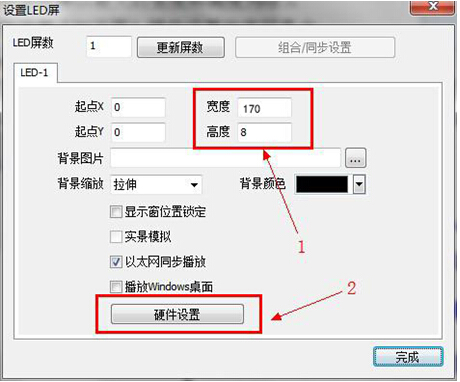

2.2设置项目的宽度和高度（如果是异型项目以最大的宽度和高度为准），我们设置1台控制器，宽度170，高度8，然后进入设置如下图！硬件设置的密码是大小写均可的“mr”

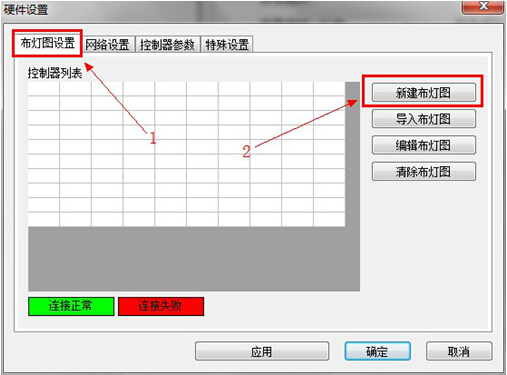

2.3点击“布灯图设置”选项，选择“新建布灯图”

2.4在“工程设置”界面设置相应的参数，如本例想做每个口带170点，2.4灯具颜色为RGB规则排布，使用1台控制器，设置好后点击“确认”如下：
2.5进入LLayout布线模块后，在“控制器列表框”中依次点击，“1号控制器”----“输出口_1”-----点击鼠标右键-----点击“布线”----“自动布线”如下：


2.6进入“自动布线”界面后，依次设置端口“选项”的“宽度””高度”以及排线风格等选项，然后
    点击确认如下：

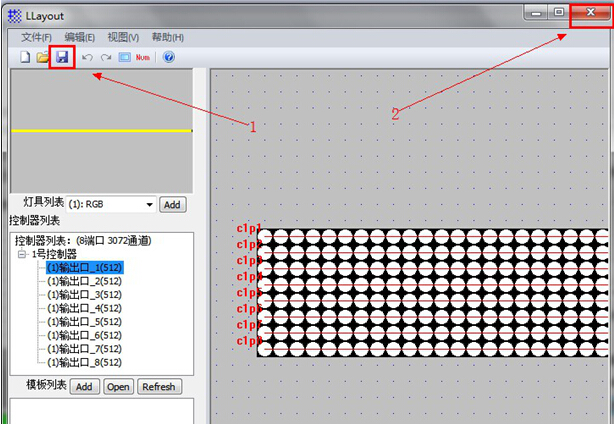

2.7经过2.6操作后，鼠标在LLayout软件中间黑色布线区域移动时，会有一个横向的灯串随着鼠标移动，这个时候通过移动鼠标和滚动鼠标滑轮（以鼠标为中心放大和缩小，也可以通过点击键盘的PgUp，PgDn放大缩小，按住鼠标右键可以移动布线区域），然后在最左上角（坐标1,1）点击鼠标左键把灯串放下去，其他灯具灯具就会自动布线到布线区，然后注意看布线区和左侧的控制器列表，每个控制器每个口布上多少点都会显示出来：如下：


2.8检查以上设置无误后，点击“保存”按钮，然后退出，如下：


2.9退出布线模块后，就回到了“硬件设置”的“布线设置”卡片，然后关闭“硬件设置”界面即可。
        点击左侧的“节目页1”---“文件1”后，在右侧添加需要播放的文件，双击添加的文件可预览。

2.10在“设置”中选择“生成脱机系统文件”，在弹出的录制窗口中，方式选择“脱机文件02”，选择保存脱机文件的路径后点“生成”。生成文件为“OFF00*.arm”格式的文件，将该文件复制到SD插到主控上即可工作。（注意：保存脱机文件的同一个存放目录下不能有两个相同名称的文件，所以录制之前，将该目录下的其他文件删除或者保存到其他地方，使用SD卡之前一定要格式为FAT32格式，首次使用主控请将主控时间设置为当前时间。）


二、多片段脱机文件定时播放设置方法

在Mr Player软件中创建布线文件并导入素材，将节目页的时间触发调整为实际要求，其中包括指定日期、星期及时间，需注意勾选“触发后立即播放”。如上图所示：

第四章 显示屏显示及遥控器按键说明
一、MR-308D开机后LCD主界面


                                     ←产品型号

                                     ←当前播放的节目片段序号

二、MR-308D遥控器设置参数

1、在MR-308D主界面，按“         ”即可进入片段选择设置界面，如下图：

                                   ←目录

                                                      ←循环播放（当显示数字时为所选择片段编号）

在此界面即可按“    、   ”可调整循环模式，调至数字模式时，可按“    、   ”进行节目序号调节，再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

2、再次按“    ”即可进入播放速度的选择界面，如下图：

                                                     ←播放速度

                           ←每秒播放的帧数

在此界面即可按“         、    ”对播放速度进行设置，再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

3、再次按“       ”即可日期及时间设置界面，如下图所示

                                                                  ←年

                                               ←月一日

                                             ←时间

                                                                  ←时—分—秒

在此界面即可按“    、   ”选择调整位置，按“    、   ”或者之间按数字键调整其相应数值；再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

4、再次按“    ”即可进入亮度调整的设置界面，如下图所示：
                 ←亮度     ←亮度百分比                           　　　　　　　　　　　

                     　　　　　　　                        　　　　　　　　　　　
在此界面可按“    、   ”对亮度进行设置，按“    、    ”即可调整A、B、C、D通道位置；再按“    、    ”对这四个通道亮度进行设置；再按“    ”即可保存退出设置，按“    ”为不保存退出设置。

三、MR-308D自检设置
1、在MR-308D主界面，按“    ”即可进入自检播放界面，如下图：

注、自检过程中，依次按“    ”即可切换多个自检模式。

四、控制器按键设置参数：
1、在MR-308D主界面，按“     ”即可进入片段选择设置界面，如下图：


在此界面即可按“     ”可调整循环模式，调至数字模式时，可按“     、    ”进行节目序号调节，长按“     ”3～5秒即可保存退出设置，按“      ”键则不保存进入下一页。

2、再次按“     ”即可进入播放速度的选择界面，如下图：

                     ←播放速度
                                                                              ←每秒播放的帧数
在此界面即可按“    、    ”对播放速度进行设置，长按“     ”3～5秒即可保存退出设置，按“      ”键则不保存进入下一页。
3、再次按“     ”即可日期及时间设置界面，如下图所示


在此界面即可按“     ”选择调整位置，按“    、   ”调整其相应数值；长按“     ”3～5秒即可保存退出设置，按“      ”键则不保存进入下一页。
4、再次按“     ”即可进入亮度调整的设置界面，如下图所示：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可保存退出设置。
5、再次按“     ”即可进入播放速度的选择界面，如下图：


在此界面即可按“    、    ”对播放速度进行设置，按“     ”即可调整A、B、C、D通道位置；再按“    、    ”对这四个通道亮度进行设置；长按“     ”3～5秒即可保存退出设置，按“      ”键则不保存进入下一页。

五、播放时的遥控器操作：
   1.关机
    在MR-308A播放界面按“     ”键可关闭主控播放，LCD显示屏上显示“NO PLAY”，灯具变黑；如想继续播放，则再按一下“     ”即可。
   2.暂停播放
在MR-BF02B播放界面按“    ”键可暂停主控播放，LCD显示屏上显示“PAUSE”，灯具颜色停留在停止前播放的那一帧颜色；如想继续播放，则再按一下“    ”即可。
   3.调节节目片段
     MR-308A主控播放某一片段时，可通过按键“    、    ”或者遥控器的“     、    ”和数字键来调节播放的片段。
   4.查看主控当前时间
     在MR-308A主控播放界面按“    ”可在LCD显示屏上显示设置的当前主控时间，继续按“    ”则可回到播放界面。


第五章 控制器安装说明
一、脱机模式：

二、联机模式：
与电脑连接（选用此模式时，电脑工作则MR-308A不工作，电脑不工作MR-308A则工作）
