QY -XQ-3301-8 护栏灯应用严谨的工业设计，外观独特紧凑坚固，具有安全可靠的特点，易于操作，具有完美的近距离混色而无阴影的独特的效果，超高流明的输出。此款泛光灯是一种可以向四面八方均匀照射的点光源。主要用于建筑物轮廓、立交桥、纪念碑、立柱、花坛等场所的装饰照明。

防水
结构性防水功能：独特的结构有利于外壳上水流的排出，新型的防水硅胶，能保证灯具的密封性，确保不进水及灰尘。
防雷
设计中采用针对感应的雷击及静电（ESD）的专用防护元器件，器件性能符合IEC61000-4（LEVE14）的检测标准，突波电流（peak  current）最高可达3000A（8/20us）.
系统及调光解码器
调光解码器与LED灯具整合成一体化设计
A：减少了外部控制系统接线及解码器防水的问题，使LED控制系统安装成本低。
B：节省安装成本 ，系统安装调试方便快速，保证了LED控制系统信号的稳定传输质量。
C：信号线路简单，采用DMX+高压载波方案传输，避免了传统的差分485及TTL5V电平的长距离信号传输的衰减。真正实现了并联控制，单灯损坏不影响其它灯具的信号接收。传输距离可以超过300M（其中至少170个大功率灯具）不需任何中继，可以实现稳定传输。
宽范围输入电压
全电压AC100V-240V±10%。全电压设计符合全世界及中国地区电压标准，尤其是适合电压起伏较大的地区，使灯具稳定的工作，能保证LED灯具的亮度及寿命。
结构
A：一体化散热结构设计，比一般结构设计增加散热面积80%，保证LED发光效率及使用寿命，灯具结构设计中增加了气流散热通道。
B：密封圈采用进口耐老化的硅橡胶材料。
全彩变化
1670万种RGB真彩色实现同步，追逐，流水，视频图案等变化。
电气参数
输入电压：AC100—240V±10% 50—60HZ  OR  DC24V  DC12V  DC36V  DC48V
最大消耗功率：15W
电气安全等级：I类
光学参数
光源：5050贴片和和Ø5草帽LED
单颗LED功率：0.06W  OR  0.25W
单颗亮度；5050大于15LM以上  Ø5草帽  大于8LM
灯珠数量：48PCS（5050）  144PCS（Ø5）
发光颜色：RGB全彩  单色（正白，中性白，暖白，红，绿，兰）
灰度等级：256X256X256
光源寿命：>30000小时
颜色范围：1677万种
光束角度：15°、30°、60°、45°、90°、120°
控制参数
LED驱动方式：恒压
控制方式：QY-DMX512自动编码控制系统或Art-net/DMX控制系统
控制系统：SD8000/SD9000 (主控器）+ QY-1024B千兆交换机） + DR2046（分控器）+ DMX
灯具解码：可接收DMX信号，可以支持控制台点动到灯具中设定的每个通道。
外形参数
外壳：铸铝合金. 压铸成形, 灯体铝拉伸成，表面高温喷塑或氧化
面罩材质：进口拜尔抗UV  PC料
最大尺寸(mm)：1000MM(L)X50MM(W)X50MM(H)
调节角度：垂直方向180º
净重（Kg）：
毛重（Kg）：
其它
工作温度：-25℃～50℃
储存温度：-40℃～70℃
湿度范围：0～90%
使用环境：户外IP66
光输出特性全角

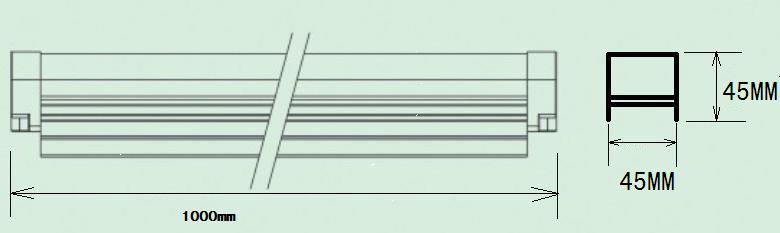

灯具尺寸简图

系统图单色

系统图彩色
